Hammaspyöräpumpun pyörimissuunta
Väärään suuntaan pyörivä hammaspyöräpumppu ei tuota öljyä, koska imu- ja painepuoli vaihtavat paikkaa – ja pumppu voi myös vaurioitua. Tältä sivulta näet, miten pyörimissuunta tunnistetaan ja miten se tarvittaessa vaihdetaan.
Näin tunnistat pyörimissuunnan
- Katso pumppua aina käyttöakselin päästä niin, että akseli osoittaa itseäsi kohti.
- Jos imuliitäntä on vasemmalla, pumppu pyörii myötäpäivään. Jos imuliitäntä on oikealla, pumppu pyörii vastapäivään.
- Imuliitäntä on yleensä paineliitäntää suurempi, joten puolet on helppo tunnistaa liitäntöjen koosta.
- Monet valmistajat merkitsevät koteloon nuolen, joka kertoo öljyn virtaus- tai pyörimissuunnan. Myös tyyppimerkintä kertoo usein suunnan – merkintätapa vaihtelee valmistajittain, joten tarkista se valmistajan taulukosta.
- Suunnan voi päätellä myös käyttökoneesta: kun katsot käyttökonetta (esim. sähkömoottoria tai voimanottoa) sen akselin suunnasta, pumpun pyörimissuunta on päinvastainen – laitteita katsotaan vastakkaisista suunnista.
- Pumpun tunnistamisessa auttavat lisäksi tyyppikilven tiedot, kierrostilavuuden mittaus ja laippa- ja akselimitat.
Pyörimissuunnan vaihtaminen
Kaikki hammaspyöräpumput eivät ole käännettävissä.
Joskus hammaspyöräpumpun pyörimissuunta on tarpeen vaihtaa. On kuitenkin tärkeää huomioida, että kaikki hammaspyöräpumput eivät ole käännettävissä. Osa pumpuista on rakenteeltaan yksisuuntaisia, eikä niiden pyörimissuuntaa voida vaihtaa ilman vaurioitumisriskiä.
Ennen pumpun purkamista tai muutostöiden aloittamista tulee aina varmistaa valmistajan ohjeista, onko kyseinen pumppumalli käännettävissä ja mikä on oikea menettely pyörimissuunnan vaihtamiseen.

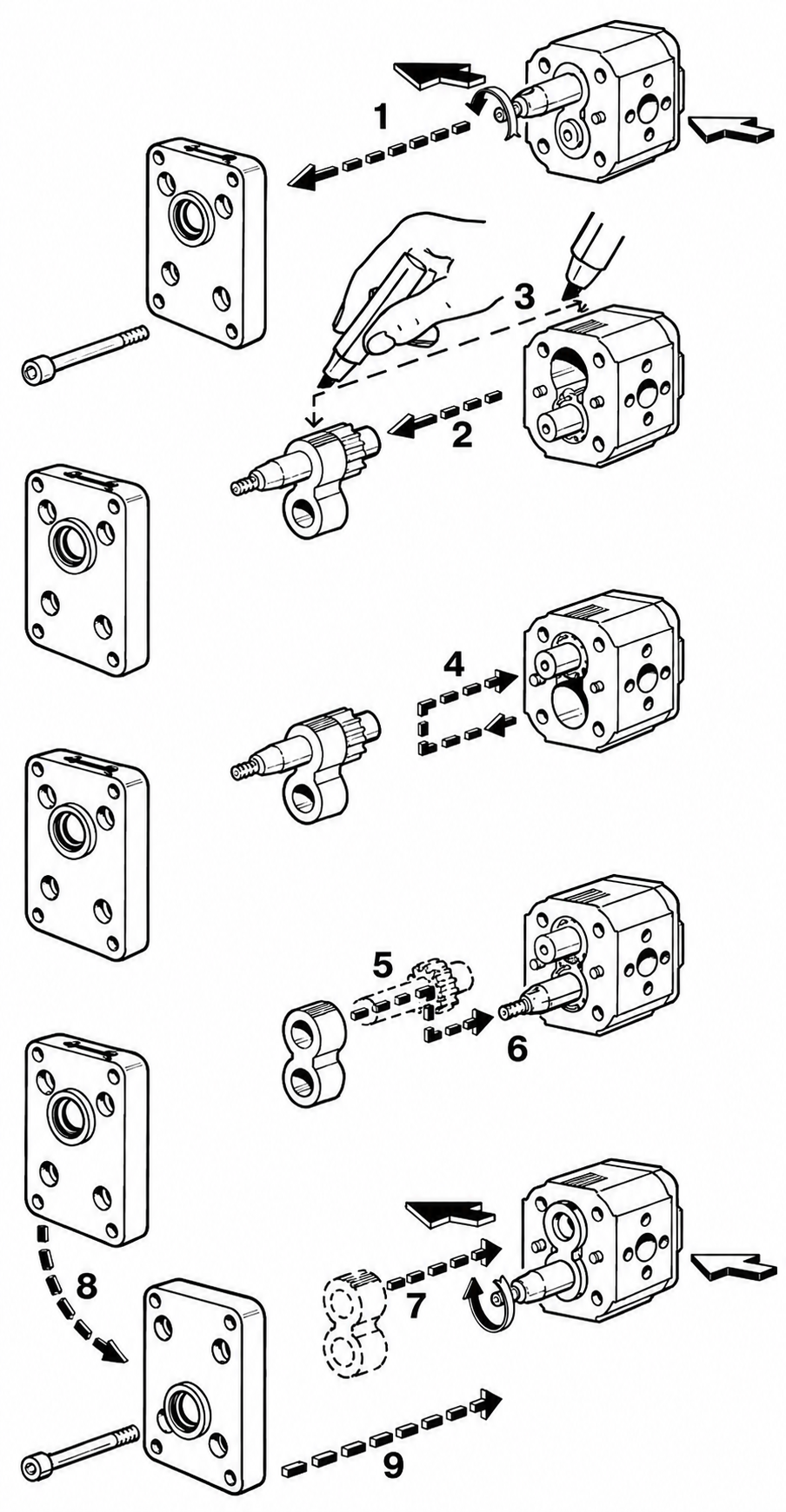

Alla oleva ohje on esimerkki yhdestä yleisestä ulkoryntöisen hammaspyöräpumpun rakenteesta eikä päde sellaisenaan kaikkiin pumppuihin. Suunta vaihdetaan kääntämällä sisäosat kuvan numeroinnin mukaisesti:
- Irrota päätykannen pultit ja nosta kansi pois.
- Vedä akseli, hammaspyörät ja laakerikannattimet varovasti ulos pesästä.
- Merkitse osien keskinäinen asento esimerkiksi tussilla ennen purkamista.
- Irrota hammaspyörät ja akseli laakerikannattimista.
- Käännä laakerikannattimet 180 astetta.
- Asenna akseli ja hammaspyörät takaisin kannattimiin.
- Työnnä paketti takaisin pesään.
- Käännä myös päätykansi 180 astetta.
- Asenna kansi paikalleen ja kiristä pultit valmistajan ohjeen mukaiseen momenttiin.
Huolehdi purkamisen ja kokoamisen aikana ehdottomasta puhtaudesta. Jos tiivisteet vaurioituvat asennuksessa, ne on uusittava – varmista myös, etteivät tiivisteet jää puristuksiin. Noudata kotelopulttien kiristysmomentteja.
Muista, että suunnanvaihdon jälkeen kotelon vanha suuntanuoli ja tyyppimerkintä eivät enää pidä paikkaansa – merkitse uusi suunta pumppuun.
