Rihlaholkkien mitat
Rihlaholkkien sarjat 10600 (DIN 5482), 10700 (SAE-evolventtiuritus) ja 10800 (DIN 5480) sekä rihlattujen puolikytkinten sarjat 10000 (kartio 1:8 ja lieriöporaus) ja 10500 (kartio 1:5). Kysy saatavuutta – toimitamme varastosta tai nopealla toimituksella.
Mittojen merkinnät

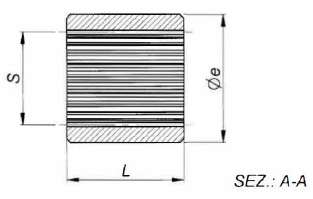

Holkki edestä (leikkaus A–A)
S = urituksen pituus, L = kokonaispituus, øe = ulkohalkaisija
øDi = urituksen sisä-ø, øDe = urituksen ulko-ø
Sarja 10600 – DIN 5482
| Koodi | Hammasluku | Sisäuritus (S) | øe (mm) | L (mm) | ø Di (mm) | ø De (mm) |
|---|---|---|---|---|---|---|
| 10600 | 9 | A 14x17 - DIN 5482 | 25 | 25 | 14 | 17 |
| 10601 | 9 | A 17x14 - DIN 5482 | 30 | 30 | 14 | 17 |
| 10602 | 14 | A 25x22 - DIN 5482 | 40 | 50 | 22 | 25 |
| 10603 | 15 | A 28x25 - DIN 5482 | 40 | 50 | 25 | 28 |
| 10604 | 16 | A 30x27 - DIN 5482 | 45 | 60 | 27 | 30 |
| 10605 | 18 | A 35x31 - DIN 5482 | 50 | 60 | 31 | 35 |
| 10606 | 20 | A 40x36 - DIN 5482 | 55 | 60 | 36 | 40 |
| 10607 | 23 | A 48x44 - DIN 5482 | 65 | 65 | 44 | 48 |
| 10608 | 24 | A 50x45 - DIN 5482 | 65 | 60 | 45 | 50 |
| 10609 | 27 | A 58x53 - DIN 5482 | 75 | 60 | 53 | 58 |
| 10610 | 29 | A 62x57 - DIN 5482 | 80 | 70 | 57 | 62 |
| 10611 | 32 | A 70x64 - DIN 5482 | 90 | 70 | 64 | 70 |
| 10614 | 8 | A 32x36 - DIN 5482 | 44 | 42 | 32,2 | 36,4 |
Sarja 10700 – SAE-evolventtiuritus (16/32″ ja 12/24″ DP)
| Koodi | Hammasluku | Sisäuritus (S) | øe (mm) | L (mm) | ø Di (mm) | ø De (mm) |
|---|---|---|---|---|---|---|
| 10700 | 9 | 16/32″ DP | 22 | 24 | 12,6 | 15,9 |
| 10701 | 9 | 16/32″ DP | 30 | 30 | 12,6 | 15,9 |
| 10702 | 11 | 16/32″ DP | 30 | 35 | 15,8 | 20 |
| 10703 | 13 | 16/32″ DP | 35 | 40 | 19 | 22,4 |
| 10704 | 15 | 16/32″ DP | 40 | 50 | 22,2 | 25,5 |
| 10705 | 21 | 16/32″ DP | 55 | 60 | 31,7 | 36 |
| 10706 | 23 | 16/32″ DP | 60 | 60 | 35 | 38,6 |
| 10707 | 27 | 16/32″ DP | 65 | 60 | 41,2 | 45,5 |
| 10708 | 12 | 12/24″ DP | 50 | 60 | 23,5 | 27,8 |
| 10709 | 14 | 12/24″ DP | 55 | 60 | 27,7 | 31,8 |
| 10710 | 17 | 12/24″ DP | 55 | 60 | 33,6 | 38,3 |
Sarja 10800 – DIN 5480
| Koodi | Hammasluku | Sisäuritus (S) | øe (mm) | L (mm) | ø Di (mm) | ø De (mm) |
|---|---|---|---|---|---|---|
| 10800 | 14 | W20x1.25x14x9H DIN 5480 | 35 | 40 | 12,6 | 20,4 |
| 10801 | 18 | W25x1.25x18x9H DIN 5480 | 40 | 50 | 22,2 | 25,6 |
| 10802 | 14 | W30x2x14x9H DIN 5480 | 50 | 50 | 26,2 | 30,5 |
| 10803 | 16 | W35x2x16x9H DIN 5480 | 55 | 60 | 31 | 35,6 |
| 10804 | 18 | W40x2x18x9H DIN 5480 | 60 | 60 | 36 | 40,4 |
| 10805 | 21 | W45x2x21x9H DIN 5480 | 65 | 60 | 40,8 | 45 |
| 10806 | 24 | W50x2x24x9H DIN 5480 | 70 | 60 | 46 | 50,5 |

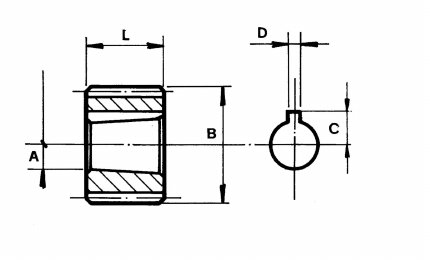

Rihlatut puolikytkimet – sarja 10000, kartioakseli 1:8
Mitat (mm) piirroksen mukaisesti. Kartion kaltevuus 1:8.
| Koodi | Pumpputyyppi | Pumppuryhmä | Uritus DIN 5482 | Hammasluku | A | B | C | D | L |
|---|
Rihlatut puolikytkimet – sarja 10000, lieriöporaus
Suoralla porauksella (ei kartiota). Mitat (mm) kuten yllä olevassa piirroksessa.
| Koodi | Pumpputyyppi | Pumppuryhmä | Uritus DIN 5482 | Hammasluku | A | B | C | D | L |
|---|

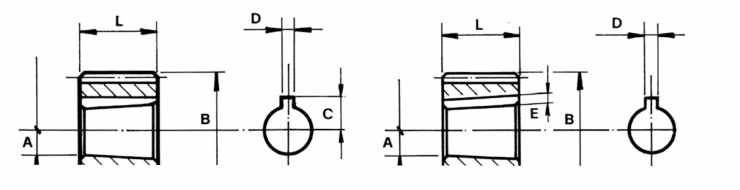

Rihlatut puolikytkimet – sarja 10500, kartioakseli 1:5
Mitat (mm) piirroksen mukaisesti. Kartion kaltevuus 1:5.
| Koodi | Pumpputyyppi | Pumppuryhmä | Uritus DIN 5482 | Hammasluku | A | B | C | D | E | L |
|---|
Pumpputyyppien vastaavuudet
| Tyyppi | Bosch | Kracht | HPI |
|---|---|---|---|
| A | HY/ZBR/1., HY/ZBS… | KP02/FK | – |
| B | HY/ZFS…, HY/ZFS…204, HY/ZFR/1…, HY/ZFR/1.104 | KP12/FK, KP12/GK, K12/FL | 2000 CB1 |
| C | HY/KVE…, HY/MZFR…, HY/ZFR/2…, HY/ZFBR/2 | – | – |
| D | HY/ZGFS…, HY/MZGS…, HY/ZGR…, HY/ZGS… | KP22/FL | 3000 DB1, 3000 CB1 |
Varmista sopivuus akselin uritukseen. Kysy saatavuutta ja hintoja – Yhteystiedot.
Sivun laskurit ja taulukot ovat suuntaa-antavia apuvälineitä. Ne perustuvat yleisiin teoreettisiin kaavoihin ja tyypillisiin taulukkoarvoihin eivätkä huomioi kaikkia todellisen järjestelmän olosuhteita, kuten häviöitä, lämpötiloja, toleransseja, materiaalieroja tai komponenttien kuntoa ja kulumista. Tuloksia ei tule käyttää sellaisenaan mitoituksen, valmistuksen tai turvallisuuden ainoana perusteena, vaan mitoitus ja soveltuvuus on aina varmistettava komponenttivalmistajan virallisista teknisistä tiedoista sekä voimassa olevista standardeista ja määräyksistä. PV-Hydrauli Oy ei vastaa tietojen mahdollisista virheistä eikä niiden käytöstä aiheutuvista välittömistä tai välillisistä vahingoista. Epäselvissä tilanteissa autamme mielellämme – Yhteystiedot.
